Detailinformationen |
|||
| Arbeitszeit: | unbegrenzt | Kommunikation: | TCP/IP |
|---|---|---|---|
| Handgelenksgurtreihe: | 100K ~100MΩ | Schuhsortiment: | 100K~1GΩ |
| Externer Adapter: | AC/DC-Power-Adapter | Betriebsspannung: | Gleichstrom 12 V ± 10 %, ≥ 3,3 A |
| Kabellänge: | 1,5 m | Betriebstemperatur: | 21℃~30℃ für den 1-Gigohm-Test/5℃~30℃ für alle anderen Testgrenzen |
| Dimension: | 88*135*42mm (L*B*H) | Gewicht: | 1,1 kg |
| Touch-Screen: | 7-Zoll-Farbe | CPU: | 32-Bit 4-Core |
| Prozessorgeschwindigkeit: | 4X1GHz | Erinnerung: | DDR3 2G |
| Lagerung: | EMMC FLASH 8G | ||
Produkt-Beschreibung
Produktbeschreibung

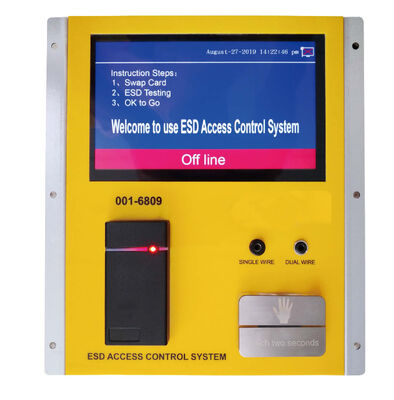

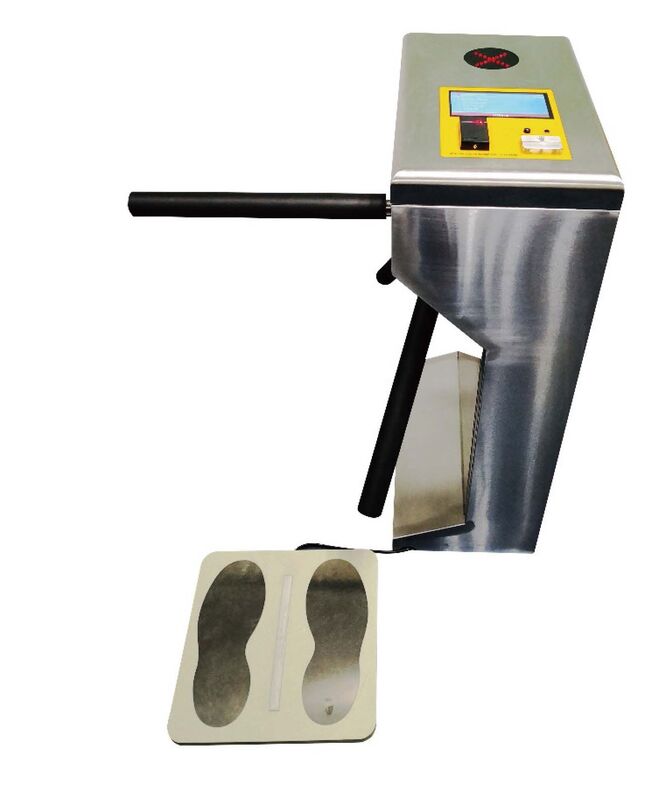

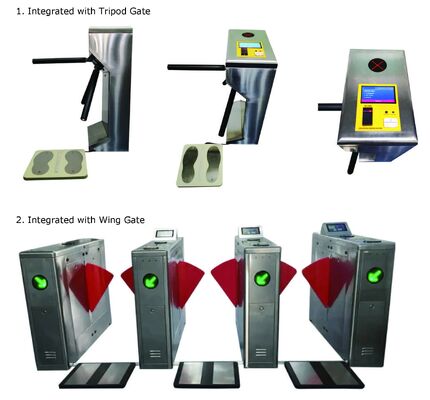

Das HZ-6809 ESD-Zugangskontrollsystem wurde für schnelle, häufige und genaue Tests von ESD-Erdungsartikeln für das Personal entwickelt. Sein einzigartiges Design integriert einen ESD-Tester, eine Computeruhr, ein Touchscreen-Display, einen IC/ID-Kartenleser oder einen Barcode-Scanner, ein Ethernet-Modul usw. in einem kompakten Edelstahlgehäuse. Dieses System kann mit Drehkreuzen, Drehtoren, Klapptoren, elektronischen Schlössern und Luftduschen verwendet werden. Darüber hinaus kann es eine grundlegende ESD-Testverwaltung bereitstellen und verhindern, dass Bediener ohne ESD-Tests in die EPA gelangen. Darüber hinaus werden die Testergebnisse elektronisch im System gespeichert und können einfach als Anwesenheitsverwaltung heruntergeladen werden, was die Funktion hat, verschiedene Anwesenheitserklärungen zu unterscheiden und einzurichten. Es speichert automatisch 500.000 Testergebnisse, während die Software geschlossen und der PC offline ist. Es erfüllt die Anforderungen der ANSI/ESD S20.20 & IEC 61340 in den USA und Europa.
Hauptmerkmale
1. Kommunikation: TCP/IP 2. Gebaut mit einer Festkörpertaste, um die Lebensdauer der Testtaste zu verlängern 3. 7-Zoll-Touchscreen zeigt: Zeit, Datum, Position, Abteilung, Mitarbeiter-ID, Name, Gruppe, getesteter Artikel und detaillierter Widerstand von Handgelenkband, Schuhwerk, ESD-Kleidung 4. Grundlegende Berechtigungseinstellungen:
|
Rollennummer
|
Rollenname
|
VIP
|
Schuhwerk
|
Einzelader-Handgelenkband
|
Doppelader-Handgelenkband
|
ESD-Kleidung
|
|
01
|
Einzelader-Handgelenkband
|
1
|
1
|
0
|
1
|
1
|
|
02
|
Doppelader-Handgelenkband
|
1
|
1
|
1
|
0
|
1
|
|
03
|
Einzelader-Handgelenkband + Schuhwerk
|
1
|
0
|
0
|
1
|
1
|
|
04
|
Doppelader-Handgelenkband + Schuhwerk
|
1
|
0
|
1
|
0
|
1
|
|
05
|
ESD-Schuhwerk
|
1
|
0
|
1
|
1
|
1
|
|
06
|
ESD-Kleidung
|
1
|
1
|
0
|
1
|
0
|
|
07
|
ESD-Kleidung + Schuhwerk
|
1
|
0
|
1
|
1
|
0
|
|
08
|
VIP
|
0
|
1
|
1
|
1
|
1
|

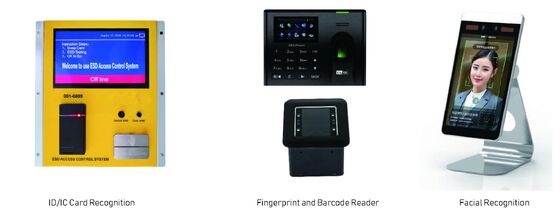

5. Nach dem Wischen der Karte (oder des Barcodes) wird das System automatisch zurückgesetzt, wenn es nicht innerhalb der begrenzten Passzeit durchläuft. 6. ESD-Testschritte 1.) Wischen Sie die Karte, um die rechtliche Berechtigung der Karte oder des Barcodes sicherzustellen. (Fingerabdruck / Handflächenabdruck / Gesichtserkennung können auch eine der Möglichkeiten sein, die rechtliche Berechtigung zu erteilen) 2.) Um den Test zu starten, verwenden Sie Ihren Finger, um die oberen und unteren Metallkontakte des Testschalters zu überbrücken. Halten Sie Ihren Finger gedrückt, bis die Testergebnisse auf dem Touchscreen angezeigt werden 3.) Berühren Sie während der Durchführung Ihres Tests KEIN anderes Metall, da dies Ihre Ergebnisse beeinflusst. 4.) ESD-Testergebnis: Grüner Pfeil mit Sprachansage bedeutet Test bestanden, roter Pfeil mit Sprach- und Lichtanweisung bedeutet Test fehlgeschlagen. Hinweise: Wenn Sie einen Schuhwerktest durchführen, stellen Sie sicher, dass Sie beide Füße auf die doppelte Fußplatte stellen (ein Fuß pro Platte). Halten Sie die Fußplatte mit 99 % Isopropylalkohol sauber, wenn Sie das hohe Testlimit von 1 Gigohm verwenden. Eine schmutzige Fußplatte könnte ein falsches Bestehen ergeben. Wenn Sie einen Handgelenkbandtest durchführen, stellen Sie sicher, dass Sie das Handgelenkbandkabel vollständig in die Buchse des Testers einstecken.
Hardware-Funktionen
*7-Zoll-Farb-Touchscreen-Display *Testen von Einzelader- und Doppelader-Handgelenkband, Fersenriemen und ESD-Schuhen *IC (ID)-Kartenleser (oder eingebauter Barcode-Scanner) *Ethernet-Modul für Netzwerkkommunikation *Doppelte Fußplatte für unabhängiges Schuhwerk *Testen 27 VDC-Test
Der CPU des Geräts ist ein 32-Bit-4-Kern-Prozessor mit den Hauptfrequenzen von 4X1 GHz und DDR3 2G EMMC FLASH 8G, der eine Vielzahl von Bildschirm-Schnittstellenzugriffsgeräten unterstützt, um die Anforderungen der rasanten Entwicklung von Unternehmen zu erfüllen, der Steuerungsteil verfügt über eine Reihe von Entwicklungsschnittstellen, eine Vier-Bit-USB-Schnittstelle 2 RS485, 2 232 und eine HIDM-High-Definition-Schnittstelle. 300.000 ID/IC-Kartenberechtigungen können gespeichert werden, gleichzeitig kann der Tester auch 500.000 Testdatensätze speichern, wenn er offline ist.
|
Artikel
|
Wert
|
|
Herkunftsort
|
Shanghai, China
|
|
Markenname
|
Herzesd
|
|
Arbeitszeiten
|
Unbegrenzt
|
|
Kommunikation
|
TCP/IP
|
|
Testbereich für Handgelenkband
|
100K ~100MΩ
|
|
Testbereich für Schuhwerk
|
100K~1GΩ
|
|
Externer Adapter
|
AC/DC-Netzteil
|
|
Betriebsspannung
|
DC 12V±10%,≥3.3A
|
|
Kabellänge
|
1,5 m
|
|
Betriebstemperatur
|
21℃~30℃ für 1 Gigohm-Test/5℃~30℃ für alle anderen Testgrenzwerte
|
|
Abmessung
|
88*135*42mm (L*B*H)
|
|
Gewicht
|
1,1 kg
|
