Detailinformationen |
|||
| Arbeitszeit: | unbegrenzt | Kommunikation: | TCP/IP |
|---|---|---|---|
| Handgelenksgurtreihe: | 100K ~100MΩ | Schuhsortiment: | 100K~1GΩ |
| Externer Adapter: | AC/DC-Power-Adapter | Betriebsspannung: | Gleichstrom 12 V ± 10 %, ≥ 3,3 A |
| Kabellänge: | 1,5 m | Betriebstemperatur: | 21℃~30℃ für den 1-Gigohm-Test/5℃~30℃ für alle anderen Testgrenzen |
| Dimension: | 88*135*42mm (L*B*H) | Gewicht: | 1,1 kg |
| Touch-Screen: | 7-Zoll-Farbe | CPU: | 32-Bit 4-Core |
| Prozessorgeschwindigkeit: | 4X1GHz | Erinnerung: | DDR3 2G |
| Lagerung: | EMMC FLASH 8G | ||
| Hervorheben: | ESD-Zugriffskontrollsystem,elektronisches Fabrik-ESD-System,ESD-Sicherheitszugriffskontrolle |
||
Produkt-Beschreibung
Produktbeschreibung
Das HZ-6809 ESD-Zugangskontrollsystem wurde für das schnelle, häufige und genaue Testen von
ESD-Erdungsartikeln für das Personal entwickelt. Sein einzigartiges Design integriert einen ESD-Tester, eine Computeruhr,
einen Touchscreen-Display, einen IC/ID-Kartenleser oder einen Barcode-Scanner, ein Ethernet-Modul usw. in ein
kompaktes Edelstahlgehäuse.
Dieses System kann mit Drehkreuzen, Drehtoren, Klapptoren, elektronischen Schlössern und Luftduschen verwendet werden.
Darüber hinaus kann es ein grundlegendes ESD-Testmanagement bereitstellen und verhindern, dass Bediener
ohne ESD-Tests in die EPA eintreten.
Darüber hinaus werden die Testergebnisse elektronisch im System gespeichert und können einfach als
Anwesenheitsmanagement heruntergeladen werden, das die Funktion hat, verschiedene
Anwesenheitserklärungen zu unterscheiden und einzurichten. Es speichert automatisch 500.000 Testergebnisse, während die Software
geschlossen und der PC offline ist.
Es erfüllt die Anforderungen der ANSI/ESD S20.20 & IEC 61340 in den USA und Europa.
Hauptmerkmale
1. Kommunikation: TCP/IP
2. Gebaut mit einer Festkörpertaste, um die Lebensdauer der Testtaste zu verlängern
3. 7” Touchscreen zeigt: Zeit, Datum, Position, Abteilung, Mitarbeiter-ID, Name, Gruppe,
Getesteter Artikel und detaillierter Widerstand von Handgelenkschlaufe, Schuhwerk, ESD-Kleidung
4. Grundlegende Berechtigungseinstellung:
Rollennummer | Rollenname | VIP | Schuhwerk | Einzelader WS | Doppelader WS | ESD-Kleidung |
01 | Einzelader WS | 1 | 1 | 0 | 1 | 1 |
02 | Doppelader WS | 1 | 1 | 1 | 0 | 1 |
03 | Einzel WS + Schuhwerk | 1 | 0 | 0 | 1 | 1 |
04 | Doppel WS + Schuhwerk | 1 | 0 | 1 | 0 | 1 |
05 | ESD-Schuhwerk | 1 | 0 | 1 | 1 | 1 |
06 | ESD-Kleidung | 1 | 1 | 0 | 1 | 0 |
07 | ESD-Kleidung + Schuhwerk | 1 | 0 | 1 | 1 | 0 |
08 | VIP | 0 | 1 | 1 | 1 | 1 |
5. Nach dem Kartenwischen (oder Barcode) wird das System automatisch zurückgesetzt, wenn es nicht durchläuft
in begrenzter Passzeit.
6. ESD-Testschritte
1.) Wischen Sie die Karte, um die rechtliche Berechtigung der Karte oder des Barcodes sicherzustellen. (Fingerabdruck / Handflächenabdruck /
Gesichtserkennung kann auch eine der Möglichkeiten sein, die rechtliche Berechtigung zu erteilen)
2.) Um den Test zu starten, verwenden Sie Ihren Finger, um die oberen und unteren Metallkontakte des Testschalters zu überbrücken.
Halten Sie Ihren Finger gedrückt, bis die Testergebnisse auf dem Touchscreen angezeigt werden
3.) Berühren Sie KEIN anderes Metall, während Sie Ihren Test durchführen, da dies Ihre Ergebnisse beeinflusst.
4.) ESD-Testergebnis: Grüner Pfeil mit Sprachansage bedeutet Test bestanden, roter Pfeil mit
Sprach- und Lichtanweisung bedeutet Test fehlgeschlagen.
Hinweise: Achten Sie beim Durchführen eines Schuhwerktests darauf, beide Füße auf die Doppel-Fußplatte zu stellen (ein
Fuß pro Platte). Halten Sie die Fußplatte mit 99 % Isopropylalkohol sauber, wenn Sie die 1-Gigohm-Hochtestgrenze verwenden.
Eine schmutzige Fußplatte könnte ein falsches Bestehen ergeben. Achten Sie beim Durchführen eines Handgelenkschlaufentests darauf,
das Handgelenkskabel vollständig in die Buchse des Testers einzustecken.
Hardware-Eigenschaften
*7-Zoll-Farb-Touchscreen-Display
*Einzel- und Doppelader-Handgelenkschlaufentest Fersenschlaufe und ESD-Schuhe Testen
*IC (ID)-Kartenleser (oder eingebauter Barcode-Scanner)

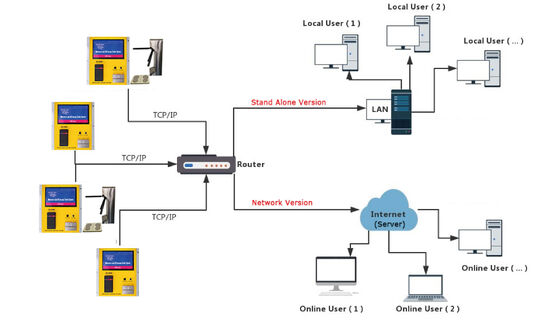

*Ethernet-Modul für Netzwerkkommunikation
*Doppelte Fußplatte für unabhängiges Schuhwerk
*Testen 27VDC Testen
Die CPU des Geräts ist ein 32-Bit-4-Kern-Prozessor mit den Hauptfrequenzen von 4X1 GHz
und DDR3 2G EMMC FLASH 8G, der eine Vielzahl von Bildschirm-Schnittstellen-Zugangsgeräten unterstützt,
um den Anforderungen der rasanten Entwicklung von Unternehmen gerecht zu werden,
hat der Steuerungsteil eine Reihe von Entwicklungsschnittstellen, eine Vier-Bit-USB-Schnittstelle 2
RS485, 2 232 und eine HIDM-High-Definition-Schnittstelle.
300.000 ID/IC-Kartenberechtigungen können gespeichert werden, gleichzeitig kann der Tester auch
500.000 Testdatensätze offline speichern.
Artikel | Wert |
Herkunftsort | Shanghai, China |
Markenname | Herzesd |
Arbeitszeiten | Unbegrenzt |
Kommunikation | TCP/IP |
Testbereich für Handgelenkschlaufe | 100K ~100MΩ |
Testbereich für Schuhwerk | 100K~1GΩ |
Externer Adapter | AC/DC-Netzteil |
Betriebsspannung | DC 12V±10%,≥3.3A |
Kabellänge | 1,5 m |
Betriebstemperatur | 21℃~30℃ für 1 Gigohm-Test/5℃~30℃ für alle anderen Testgrenzwerte |
Abmessung | 88*135*42mm (L*B*H) |
Gewicht | 1,1 kg |
1, Warum benötigen Sie ESD-Schutz für Ihre Produktionslinie?
ESD (Elektrostatische Entladung) ist ein Effekt, den wir alle erleben können, wenn wir einfach einen Kleidungsartikel ausziehen, aber ein statischer Aufbau und eine Entladung bei der Arbeit mit Elektronik können potenzielle Schäden an Komponenten und einen latenten Ausfall der Leiterplatte verursachen.
Vor dem Kauf oder der Implementierung von ESD-sicheren Produkten muss man ein ESD-sicheres Verfahren gemäß den
ESD-Standards IEC 61340 oder ANSI S2020 implementieren, das die Grundlage von
ESD-Präventivschutzarbeit und eine größere Gewährleistung der Qualitätssicherung ist.
2, Was wir anbieten?
ESD-Paket: Abschirmbeutel, EVA-Schaum, PU-Schaum, IXPE-Schaum, PP-Wellpappkarton, Klebebänder, Blister, Paletten, Behälterbox, Tablett
ESD-Matten: Tischmatten, Bodenmatten, Anti-Ermüdungsmatten, PVC-Fliesen.
ESD SMT-Zirkulation: Magazinregal, Leiterplatten-Zirkulationsregal, Rollenregal, Trolley, Lagerdrahtregal, Drahtregal-Trolley.
Erdung: ESD-Handgelenkschlaufen, Erdungsgeräte, Stecker
ESD-Kleidung: Kittel, Jacke, Schuhe, Stiefel, Kappen, Handschuhe
ESD-Werkzeuge: Bürsten, Pinzetten, Bürobedarf,
ESD-Testgeräte usw...
3, Warum Sie sich für HerzESD entscheiden?
HerzESD bemüht sich, unsere Kunden besser zu bedienen, indem es korrekte und klare erklärende Antworten gibt.
Wir versuchen dies zu tun, auch wenn wir unsere Kunden besser informieren,
bedeutet, etablierten, aber manchmal fehlerhaften Meinungen auf dem Markt zu widersprechen.
Bei HerzESD sind wir stolz darauf, die einzig richtige ESD-Lösung zu gewährleisten.
Um diese Vision fortzusetzen, benötigen wir zuverlässige ESD-Hersteller und -Lieferanten, auf die wir uns immer verlassen können.
HerzESD ist ein solider Partner und zusammen mit unseren internationalen Partnern
bleiben wir stark und wachsam in Bezug auf mögliche Verbesserungen oder neue Lösungen zur Bekämpfung und Kontrolle statischer Elektrizität.
